??視頻線，是用來傳輸視頻信號的，是用來傳輸視頻基帶模擬信號的一種同軸電纜。視頻線一般有75歐姆和50歐姆兩個阻抗，還可以按照粗細分為-3，-5，-7，-9等型號。

??視頻線又根據材質的不同分為SYV和SYWV兩種。

??材質

??SYV

??指實心聚乙烯絕緣的同軸電纜，國標代號是射頻電纜——又叫“視頻電纜”

??一般所指的視頻線為電視有線，也可用作安防領域的監控?cái)z像頭用線。

??一般視頻線的參數

??75代表阻抗性,后面的3和5代表它的絕緣外徑(3mm/5mm)

??SYV中S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯.

??SYV75-3傳輸在300米之內效果好.

??SYV75-5傳輸在800米內效果更好.

??75-3 傳輸距離 100米

??75-5 傳輸距離 300米

??75-7 傳輸距離 500--800米

??75-9傳輸距離 1000---1500米

??75-12傳輸距離 2000----3500米

??SYWV

??SYWV指聚乙烯物理發泡絕緣的同軸電纜，國標代號是射頻電纜

??相同點

??1. 特性阻抗一樣——75歐姆;

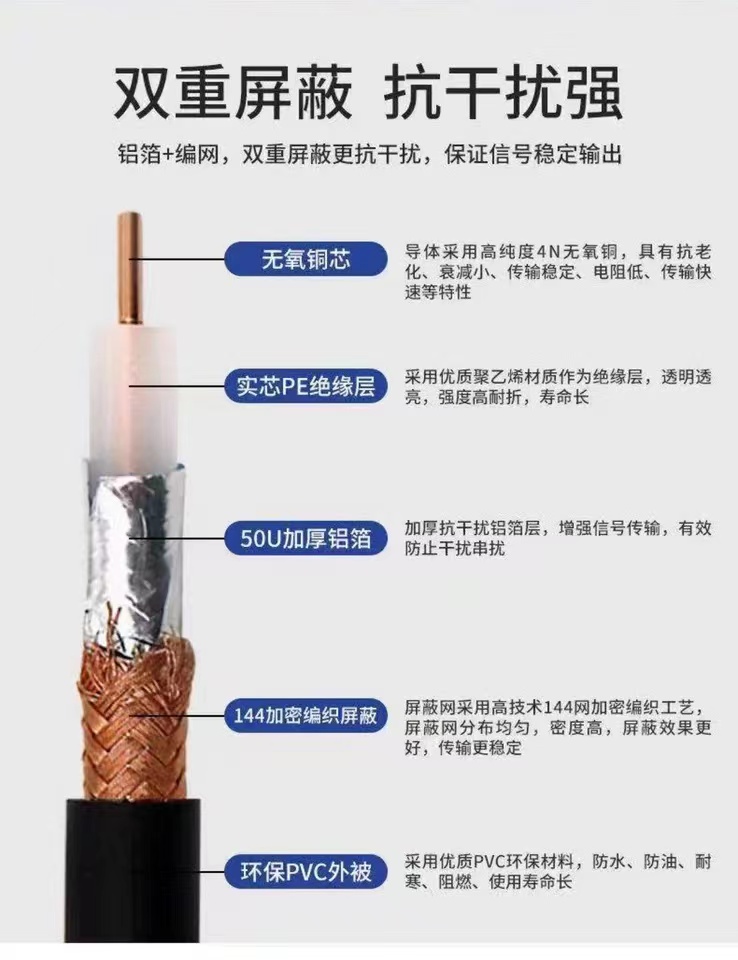

??2. 外層護套，屏蔽層結構，絕緣層外徑，編數選擇，材質選擇，屏蔽層數等基本相同。

??不同點

??1. 絕緣層物理特性不同：syv是100%聚乙烯填充，介電常數ε=2.2-2.4左右;而sywv也是聚乙烯填充，但充有80%的氮?dú)鈿馀?，聚乙烯只含?0%，宏觀平均介電常數ε=1.4左右;ε=εǎ?jε",其中，ε"為損耗項，空氣的ε"基本為“0”，這一工藝成就于90年代，它有效降低了同軸電纜的介電損耗;

??2. 芯線直徑不同：以75-5為例，由于-5電纜結構標準規定，絕緣層外徑(即屏蔽層內徑)是4.8mm,不能改變，為了保證75歐姆的特性阻抗，而特性阻抗只與內外導體直徑比和絕緣層的介電常數ε大小有關，ε大芯線細，ε小芯線粗，芯線直徑：syv是0.78-0.8mm, sywv是1.0mm; 芯線結構形式都可以是單股或多股;這一區別，導致了芯線電阻的不同。如實測天成、愛普syv75-5電纜，1000米芯線直流電阻39Ω，典型sywv75-5電纜，1000米芯線直流電阻19-20Ω;

??3. 上述兩項根本區別，決定了兩種電纜的傳輸特性——傳輸衰減不同，syv電纜是最早期的同軸電纜，在幾十上百年時間里一直用它傳輸，包括傳輸射頻信號;但后來當sywv出現后，射頻以上波段就很少應用syv了。因?yàn)楦哳l衰減差別太大了;慢慢的syv就基本上主要用在監控視頻傳輸上了，也就把這種射頻電纜的“元老”，改稱為“視頻電纜”了。但這絕不等于說：syv“視頻電纜”的視頻傳輸特性比sywv好，實際剛好相反，sywv的視頻傳輸特性也全面優于syv電纜。這方面的誤解很普遍，且我國南方比北方的誤解要嚴重，認為傳輸視頻信號， “必須用視頻電纜”。實測1000米電纜視頻傳輸性能，sywv75-5/64編電纜：0.5m—5.15db,6m—19.12db;國標優質syv75-5/96編電纜：0.5m—6.43db,6m—21.76db(相同編網結構電纜衰減比發泡電纜大3db——即大1.4倍以上)，有一個還挺有名的廠家產品，syv75-5/128編電纜，6m—25.22db，衰減比發泡電纜大6db以上——即大2倍多);

??4. 關于高編電纜，一般指96-128編以上的電纜。高編電纜明顯特點是：屏蔽層的直流電阻小，200khz以下的低頻衰減少，對抑制低頻干擾有利，實測表明，200khz-6mhz頻率，由于“趨膚效應”，128編和64編衰減一樣。(高頻電流只在芯線外表面，屏蔽層內表面層流動)。從頻率失真(高低頻衰減差異)看，高編電纜反而嚴重。直接影響就是視頻信號的各種頻率成分的正常比例失真，直接影響到圖像失真;

??5. 銅包鋼芯線：這是sywv電纜的一種，用于有線電視46mhz以上的射頻傳輸，由于“趨膚效應”，電流只在鋼絲外面的銅皮里流動，衰減特性和純銅芯線一樣，可抗拉強度卻遠高于銅線;但這種電纜用于視頻傳輸不行，0-200khz低頻衰減太大;

??6. sywv電纜視頻射頻傳輸特性都優異，而且由于有巨大的有線電視市場的支撐，產量很大，價格也有優勢;

??7. 關于視頻線和射頻線的問題，既有誤解，也有誤導，論壇里的激烈爭論就是例證。但大家都應該尊重實踐：用1000米75-5電纜，傳輸一個彩色攝像機的信號，末端送給監視器，監視器環路輸出給示波器，測量“色同步頭”的幅度，原信號是0.3v,進行比較，電纜越長，兩種差別越大，越容易比較。

??視頻線和射頻線的異同

??[相同點]

??1. 特性阻抗一樣――75 歐姆;

??2. 外層護套，屏蔽層結構，絕緣層外徑，編數選擇，材質選擇，屏蔽層數等基本相同;

??[不同點]

??1. 絕緣層物理特性不同

??2. 芯線直徑不同

??3. 上述兩項根本區別，決定了兩種電纜的傳輸特性――傳輸衰減不同

??4. 高編電纜明顯特點是：屏蔽層的直流電阻小，200KHz以下的低頻衰減少，對抑制低頻干擾有利，從頻率失真(高低頻衰減差異)看，高編電纜反而嚴重。頻率失真直接影響就是視頻信號的各種頻率成分的正常比例失真，直接影響到圖像失真

??5. 銅包鋼芯線：這是SYWV電纜的一種，用于有線電視46MHz以上的射頻傳輸，0-200KHz低頻衰減太大。

??種類

??AV線

??這是最老的傳輸模擬視頻信號的視頻線，兩端是蓮花頭(RCA頭)，DVD機及電視機都會有這種接口，裝修時不需要布這種線;

??S端子線

??前幾年出現的比AV線質量好一點的視頻線，接口是圓形的，類似PS2鼠標頭;

??三色差線

??比S端子線線質量更好的視頻線，傳輸模擬信號，目前應該是模擬信號中最好的視頻線，新近出的DVD機，高端電視，以及家用投影機都會帶有這種接口。

??VGA線

??也是一種模擬信號視頻線，最常見于電腦，其信號與色差線相比各有千秋，但隨著視頻數據量的加大，例如未來要傳輸1920X1080P的視頻信號，那么色差線的冗余會更大，分辨率超過1600X1200后，VGA線質量稍次，長度稍長會導致雪花。家庭影院為什么要提到VGA線呢?那是因?yàn)镠TPC走入家庭影院，所有投影機都帶有VGA接口。

??DVI線

??全稱Digital Visual Interface，最新的數字視頻線，以無壓縮技術傳送全數碼信號，最高傳輸速度是8Gbps，已獲多數廠家支持的數字視頻信號線，接口的傳輸速度高達8Gbps，其接口有24+1(DVI-D),24+5(DVI-I)型，DVI-I支持同時傳輸數字(DVI-D)及模擬信號(VGA信號)，一般來說HTPC的顯卡一般是DVI-I接口，而液晶顯示器，投影機上是DVI-D接口。DVI-I的接口雖然兼容DVI-D的接口，但DVI-I的插頭卻插不了DVI-D的接口，為什么呢?多了四根針。但我們還是有辦法的，使用一個DVI-I轉DVI-D的轉換器。

??HDMI線

??全稱Hi-Definition Multimedia Interface，比DVI更新的數字視頻線，以無壓縮技術傳送全數碼信號，最高傳輸速度是3.95Gbps，HDMI除了傳輸視頻外，還支持八聲道96kHz或單聲道的192kHz數碼音頻傳送，支持HDMI的設備還不是太多。其接口可與DVI接口轉換(視頻信號部分)。

??辨別好壞

??PVC護套

??表面能看出壓緊里面編網有規律的“不平度”，說明加工工藝好，不會產生相對滑動，是好電纜。外觀光滑，看不出壓緊編網的“不平度”，用手捏護套有松動感，是差電纜;

??檢查屏蔽層編網

??編數是否夠?銅材編網，檢查可焊性，鍍錫銅線刮看里面是不是銅線，鋁鎂合金線的硬度明顯大于銅線;編網稀疏，分布不均勻，和絕緣層包裹不緊等是差電纜;

??檢查芯線

??直徑――SYV電纜為0.78-0.8mm，SYWV電纜為1.0mm;出現了一種SYV75-5芯線直徑是1.0mm 的電纜，這種電纜的特性阻抗，肯定不是75 歐姆，不應用到75 歐姆傳輸系統中;

??檢查芯線和絕緣層沾合力

??斜向切開絕緣層，按剝離方向拉開芯線，看芯線和絕緣層有沒有沾合工藝材料;好電纜有較大的沾合力，差電纜沒有沾合;

??縱向抗拉實驗

??取一米電纜，分層剝開芯線，絕緣層，屏蔽層，外戶套，各留10公分長。方法是：兩只手分別握電纜的相鄰兩層，向相反方向拉動;好電纜一般力量拉不動，差電纜不費大力就可以輕松拉出來――電梯電纜這一條十分重要，不少所謂“電梯專用電纜”都存在這方面的問題。
